Назначение

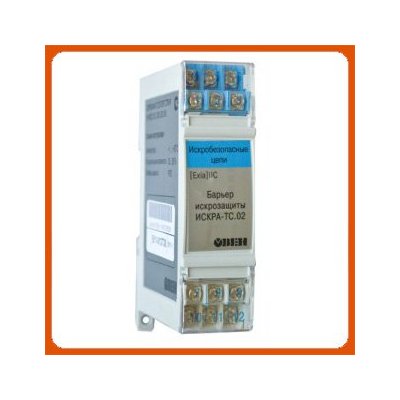

Барьер искрозащиты ОВЕН ИСКРА устанавливается в электрической цепи, связывающей датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне. Барьер обеспечивает искрозащиту электрической цепи датчика путем ограничения значений напряжения и тока до искробезопасных.
Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).
Барьер ИСКРА относится к связанному электрооборудованию, реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 600791496) и имеет маркировку взрывозащищенности [Exia IIС].
Барьер искрозащиты предназначен для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.
Функциональные возможности
ОГРАНИЧЕНИЕ НАПРЯЖЕНИЯ И ТОКА В ЦЕПИ до искробезопасных значений при воздействии на барьер напряжения до 250 В
БАРЬЕРЫ ИМЕЮТ ИКРОБЕЗОПАСНЫЕ ЦЕПИ УРОВНЯ «ia» (особовзрывобезопасные)
ПРИГОДНЫ ДЛЯ НАИБОЛЕЕ ВЗРЫВООПАСНЫХ НЕРУДНИЧНЫХ СРЕД, например – водород, ацетилен (группа IIC)
ВЫСОКАЯ НАДЕЖНОСТЬ ВЗРЫВОЗАЩИТЫ, обеспеченная схемным решением:
– троирование полупроводниковых элементов, ограничивающих напряжение;
– двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.
