Блок РТВ10/ИПМ5-1Б/2Б измерительно-преобразовательный
00-00003074-0

Блок РТВ10/ИПМ5-1Б/2Б измерительно-преобразовательный

БЛОК РТВ/ИПМ ИЗМЕРИТЕЛЬНО-ПРЕОБРАЗОВАТЕЛЬНЫЙ

ДЛЯ СИСТЕМ АВТОМАТИЗАЦИИ

·         До 8 независимых каналов измерения

·         Длина линии между регулятором (контроллером) и блоком – до 1000 м

·         Установка во взрывоопасной зоне

·         Минимальная температура эксплуатации –50 °С

·         Степень защиты IP66

НАЗНАЧЕНИЕ

Основным назначением блоков измерительно-преобразовательных является преобразование сигналов:

·         термопреобразователей сопротивления (ТС) поГОСТ 6651-94

·         преобразователей термоэлектрических (ТП)по ГОСТ Р 8.585-2001

·         преобразователей с унифицированными выходными сигналами в унифицированные сигналы (0-^-5) мА или (4ч-20) мА по ГОСТ

26.011-80, а также ввод в управляющий компьютер или контроллер измеренных значений температуры или тока, поступающих от разнообразных датчиков.

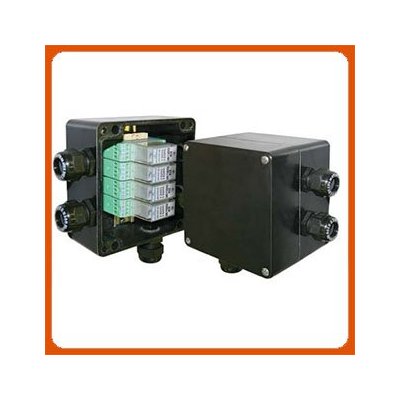

СОСТАВ И УСТРОЙСТВО

1 – корпус блока измерительно-преобразовательного

2 – ввод для бронированного кабеля, латунь М25

3 – контргайка латунь М25

4 – кольцо заземления латунь М25

5 – кольцо уплотнительное М25

6 – заглушка М25

7 – ввод для небронированного кабеля, пластик, М25

8 – уплотнение GP25

9 – измерительный преобразователь модульный



ПРИМЕНЕНИЕ

Изделие используется в составе систем электрического обогрева трубопроводов и емкостей. Также возможно использование данных изделий в других системах автоматического управления.

Применение изделия во взрывоопасных зонах должно осуществляться строго согласно маркировке взрывозащиты.
